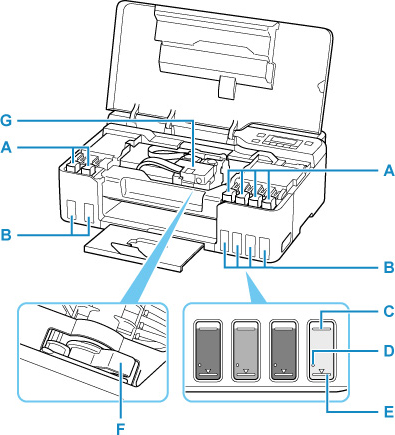

Vnútorné súčasti

A: Kryt kazety

Otvorte pre opakované naplnenie kaziet s atramentom.

B: Kazety s atramentom

Kazety s atramentom sivej a čiernej farby sú vľavo a kazety s atramentom červenej, azúrovej, purpurovej a žltej farby sú vpravo.

Ak je ktorákoľvek z hladín atramentu nízka, kazety znovu naplňte.

• Opakované naplnenie kaziet s atramentom

C: Čiara horného limitu

Označuje maximálnu kapacitu atramentu.

D: Jedna bodka

Označuje množstvo atramentu potrebného pri vyplachovaní atramentu.

E: Čiara dolného limitu

Označuje dolný limit dostatočného množstva atramentu na tlač. Kazetu s atramentom doplňte skôr, než množstvo atramentu klesne pod túto čiaru.

F: Páčka atramentového ventilu

Vykonajte pri preprave tlačiarne.

• Preprava tlačiarne

G: Držiak tlačovej hlavy

Tlačová hlava je vopred vložená.
